多用途布线光缆 ( 大于 24 芯）
产品应用：
作为大楼的主干布线光缆
室内综合布线
弯曲半径：静态 10 倍缆径
动态 20倍缆径
运输 / 存储 / 使用温度：-20 ～ +60℃，
安装温度：-5 ～ +50℃
型号：GJPFJV

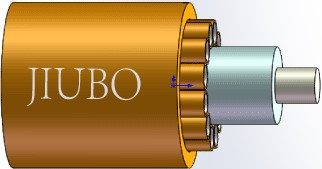

MPC 多用途光缆使用 6 芯子单元（Φ900μm 紧套光纤、芳纶 加强元件），
非金属中心加强芯，光缆子单元层绞于中心加强 芯形成缆芯，最外挤制
一层低烟无卤（LSZH, 低烟、无卤、阻燃） 护套而成。
特点
层绞式光缆结构，非金属中心加强芯使光缆可以承受更大的拉力
光纤密度高，容量大，结构紧凑
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
满足 YD/T1258.4-2005、ICEA-596、GR-409、IEC60794-2- 20/21、IEC332-1 和 332-3C 等标准
GJPFJV 光缆结构参数与特性
| 芯数 | 光缆直径（mm） |
标称重量（kg／ km) |
允许拉伸力 （短／长期） |
允许压扁力 （短／长期） |
| 30 | 12.4±0.5 | 149 | 400/1320 | 300/1000 |
| 36 | 13.5±0.5 | 185 | 400/1320 | 300/1000 |
| 48 | 15.7±0.5 | 265 | 400/1320 | 300/1000 |
| 60 | 18.0±0.5 | 250 | 400/1320 | 300/1000 |
| 72 | 20.5±0.5 | 440 | 400/1320 | 300/1000 |
| 98 | 20.5±0.5 | 448 | 400/1320 | 300/1000 |
| 108 | 20.5±0.5 | 448 | 400/1320 | 300/1000 |
GJAFJV 光学特性 ( 见单芯光缆，光学特性 )
| 50/125μm | 62.5/125μm | G.652 | G.655 | ||
| 衰减（＋20℃） | @850nm | ≤3.5dB/km | ≤3.5dB/km | ||
| @1300nm | ≤1.5dB/km | ≤1.5dB/km | |||
| @1310nm | ≤0.45dB/km | ≤0.50dB/km | |||
| @1550nm | ≤0.30dB/km | ≤0.50dB/km | |||
| 带宽（A级） | @850nm | ≥500MHz·km | ≥200MHz·km | ||
| @1300nm | ≥1000MHz·km | ≥600MHz·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | 1450nm | |||
|
温度附加 衰减Δa (-20~+50℃ |
@1300nm | ≤0.25dB/km | ≤0.25dB/km | ||
| @1550nm | ≤0.10dB/km | ≤0.15dB/km | |||
订货信息
推荐长度：2000m: 可按客户要求提供长度。
